Метод горизонтального бурения (ГНБ) позволяет прокладывать подземные коммуникации без вскрытия поверхности. Эта технология стала революционной благодаря минимальному воздействию на окружающую среду.
Строительство методом горизонтального бурения особенно востребовано в городских условиях. В отличие от традиционных способов, такая методика позволяет сохраняет ландшафт и сокращает сроки работ. При этом значительно снижаются затраты на восстановление территорий.
Историческая справка
Технология горизонтального направленного бурения скважины методом ГНБ впервые была применена в 1970-х годах в США. Изначально ее разрабатывали для прокладки нефте- и газопроводов под естественными преградами.
Быстрое развитие этого направления началось после успешного испытания под руслом реки. Уже через десятилетие технологию адаптировали для городской инфраструктуры. Сегодня ее используют по всему миру.
Сферы применения технологии ГНБ
Метод горизонтально направленного бурения применяется в различных отраслях строительства и инфраструктурного развития благодаря своей универсальности и минимальному воздействию на окружающую среду. Эта технология позволяет решать сложные инженерные задачи без масштабных земляных работ.
Основные направления применения:
- прокладка водопроводных и канализационных систем,
- монтаж газопроводов и нефтепроводов,
- электроснабжение и кабельная прокладка,
- телекоммуникационные сети (ВОЛС),
- промышленные трубопроводы,
- экологические проекты.
При прокладке водопроводных и канализационных систем метод горизонтально направленного бурения особенно востребован в городских условиях, где важно сохранить существующее дорожное покрытие и ландшафт. Технология позволяет проводить трубы диаметром до 1200 мм на глубине до 15 метров под зданиями и транспортными магистралями.
Для газопроводов и нефтепроводов ГНБ обеспечивает безопасную прокладку под естественными и искусственными препятствиями. Специальные защитные футляры и усиленная изоляция труб позволяют гарантировать долговечность таких коммуникаций даже в сложных геологических условиях.
В сфере электроснабжения прокладка труб методом горизонтального направленного бурения применяется для протяжки кабелей в защитных ПНД-кожухах. Это особенно важно при пересечении автомобильных и железных дорог, где традиционные методы прокладки требуют масштабных земляных работ и временного ограничения движения.
Телекоммуникационные компании активно используют ГНБ для монтажа волоконно-оптических линий связи. При помощи этого способа можно быстро и экономично создавать разветвленную сеть кабелей.
В промышленном строительстве технология незаменима при прокладке технологических трубопроводов под ж/д путями, автодорогами и водными преградами. Глубина заложения таких коммуникаций может достигать 30 м при длине прокола до 1000 м.
Для экологических проектов метод горизонтально направленного бурения используется при рекультивации загрязненных территорий, позволяя устанавливать дренажные системы и барьеры без вскрытия опасных грунтов. Это значительно снижает риски распространения загрязнений и уменьшает затраты на восстановление территории.
Что представляет собой методика
Подготовительный этап
Начальная стадия работ методом ГНБ представляет собой комплекс взаимосвязанных процессов, каждый из которых требует профессионального подхода. Качественная подготовка определяет не только успешность выполнения проекта, но и его экономическую эффективность, а также безопасность проведения работ.
Геологические исследования включают детальное изучение участка будущего бурения. Специалисты анализируют состав грунтов, определяют наличие подземных вод и выявляют возможные препятствия. Для этого применяют современные методы разведочного бурения и геофизические исследования, позволяющие создать точную модель подземного пространства. Полученные данные становятся основой для последующих расчетов.
Проектирование трассы для прокладки трубопровода методом горизонтального направленного бурения требует тщательного подхода. Инженеры рассчитывают оптимальную траекторию прокола, учитывая такие параметры как глубина заложения, радиус кривизны и точки входа/выхода. Особое внимание уделяется согласованию с существующими подземными коммуникациями, для чего привлекаются специалисты по георадарному обследованию. Проектная документация обязательно проходит экспертизу и согласование в контролирующих органах.
Материально-техническая подготовка предполагает:
- Подбор буровой установки соответствующей мощности
- Комплектацию необходимым количеством штанг
- Приготовление бурового раствора оптимального состава
- Проверку и настройку навигационного оборудования
Параллельно с техническими мероприятиями оформляется полный пакет разрешительной документации, разрабатываются планы производства работ и мероприятия по технике безопасности. Только после полного завершения всех подготовительных процедур и получения необходимых согласований можно приступать к основным работам.
Пилотное бурение
Процесс пилотного бурения представляет собой наиболее ответственный этап при реализации метода горизонтально направленного бурения. На этой стадии формируется первоначальная траектория будущей скважины, определяющая успех всего проекта.
Технология управления головкой основана на сложной системе навигации и контроля. Современные буровые головки оснащены телеметрическими датчиками, передающими в реальном времени данные о:
- текущем положении инструмента,
- угле наклона,
- температуре,
- скорости вращения.
Оператор корректирует траекторию, изменяя давление подачи раствора и угол наклона головки. Особое значение имеет подбор оптимальной скорости бурения, которая зависит от типа грунта и диаметра скважины.
Локационные системы играют ключевую роль в процессе пилотного бурения. Они включают:
- надземные приемные антенны,
- датчики в буровой головке,
- программное обеспечение для обработки данных.
Точность современных систем локации достигает ±0,1% от длины прокола, что позволяет с высокой точностью выводить головку в заданной точке. При этом оператор постоянно сверяет фактические параметры бурения с проектной траекторией, внося необходимые коррективы. Особенно важна роль локации при работе в городских условиях, где требуется обходить существующие коммуникации.
Расширение скважины
После завершения предыдущего этапа переходят к расширению до проектного диаметра. Этот процесс выполняется согласно протоколу бурения скважины методом горизонтального направленного бурения и требует применения специальных риммеров (расширителей). Их конструкция варьируется от простых конусных моделей до сложных многоступенчатых систем с реверсивными ножами, подбираемых в зависимости от типа грунта и требуемого диаметра скважины. Особое внимание уделяется скорости вращения и подаче бурового раствора, которые должны обеспечивать эффективное удаление разрыхленного грунта без заклинивания инструмента.
Работа в различных грунтах требует индивидуального подхода. В песчаных и обводнённых грунтах метод горизонтального направленного бурения предполагает использование риммеров с закрытой конструкцией и повышенным расходом бурового раствора для стабилизации стенок. Для твердых глинистых пород используют расширители с алмазными резцами и ударно-вращательным принципом работы. В скальных грунтах процесс расширения часто совмещают с предварительным разбуриванием, используя специальные коронки. На всех этапах ведется постоянный контроль геометрии скважины и состояния бурового раствора, что позволяет избежать обвалов и других осложнений.

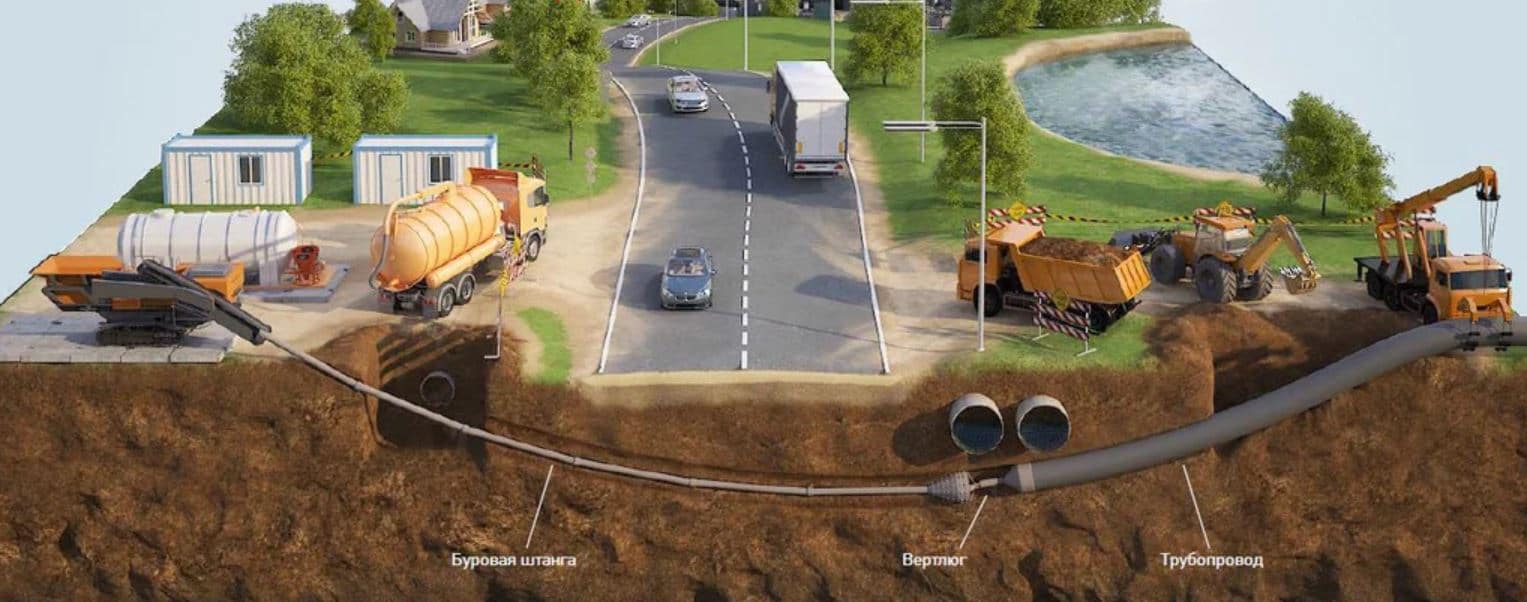

Протяжка трубопровода
После успешного расширения скважины приступают к ключевой операции - протяжке трубопровода, которая требует особой тщательности в подготовке. В соответствии с технологией метода горизонтального направленного бурения, плети труб заранее сваривают в единую нитку необходимой длины, при этом особое внимание уделяют качеству сварных швов и их изоляции. На этом этапе применяют специальные заглушки, предотвращающие попадание грунта и бурового раствора внутрь трубопровода. Их и другое оборудование можно заказать на gnbservice.ru.
Контроль натяжения и целостности трубы осуществляется с помощью следующего оборудования:
- тензометрических датчиков - для мониторинга усилия протяжки;
- ультразвуковых дефектоскопов - проверка целостности стенок;
- видеокамер внутреннего осмотра - контроль состояния сварных швов.
Процесс протяжки требует строгого соблюдения параметров, предусмотренных методом горизонтально направленного бурения, особенно при работе с длинными участками или в сложных грунтовых условиях. Скорость регулируется в зависимости от показаний датчиков, не допуская критических нагрузок на трубопровод. Одновременно ведется постоянный мониторинг положения трубы в скважине, что позволяет своевременно корректировать процесс и избежать повреждений. По завершении протяжки выполняют окончательные испытания трубопровода на герметичность и прочность.
Какие буровые растворы используются для метода ГНБ
При устройстве футляров методом горизонтального направленного бурения особое значение приобретает качество бурового раствора, который выполняет сразу несколько важных функций. Его основу обычно составляет бентонитовая глина, в которую добавляют полимерные модификаторы, поверхностно-активные вещества и различные загустители. Такой состав обеспечивает эффективное охлаждение головки, своевременный вынос разбуренного грунта на поверхность и надежную стабилизацию стенок скважины. В сложных гидрогеологических условиях могут применяться специальные растворы с повышенной вязкостью и тиксотропными свойствами.
Экологические аспекты использования буровых растворов для метода ГНБ требуют особого внимания. Современные составы разрабатываются с учетом требований природоохранного законодательства и включают:
- биоразлагаемые полимерные добавки, снижающие воздействие на окружающую среду,
- системы регенерации и повторного использования отработанного раствора,
- специальные установки для очистки шлама перед утилизацией.
При этом технологи продолжают совершенствовать рецептуры, добиваясь оптимального баланса между технологической эффективностью и экологической безопасностью. Особенно это важно при работе в водоохранных зонах или на территориях с особо уязвимыми экосистемами.
Преимущества и недостатки
Способ ГНБ обладает рядом существенных преимуществ, делающих его незаменимым при современных строительных работах. Главным достоинством технологии является минимальное вмешательство в существующую инфраструктуру и ландшафт, что особенно важно в городских условиях. Бурение без вскрытия поверхности позволяет сохранить дорожное покрытие, зеленые насаждения и подземные коммуникации. Кроме того, технология значительно сокращает сроки выполнения работ по сравнению с традиционными траншейными вариантами.
Однако метод имеет и определенные ограничения, которые необходимо учитывать при проектировании. Основным недостатком является высокая стоимость оборудования и необходимость привлечения квалифицированных специалистов. Технологические ограничения касаются максимальной длины прокола (обычно до 1-1,5 км) и диаметра трубопровода (до 1200 мм). В сложных геологических условиях (скальные породы, плывуны) возрастает риск отклонения от проектной траектории.
Таким образом, выбор той или иной технологии требует тщательного анализа конкретных условий проекта и взвешенного подхода к оценке всех факторов.
